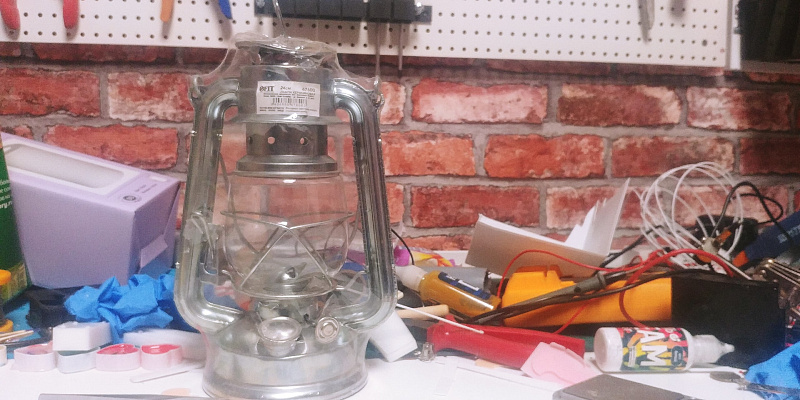

Попала ко мне в руки керосиновая лампа (спасибо Андрею vsekomponenti.ru ). Лампа еще в упаковке, но жизнь ее уже побила. Да и сложно пережить русскую доставку будучи сделанной из пластилиновой жести.

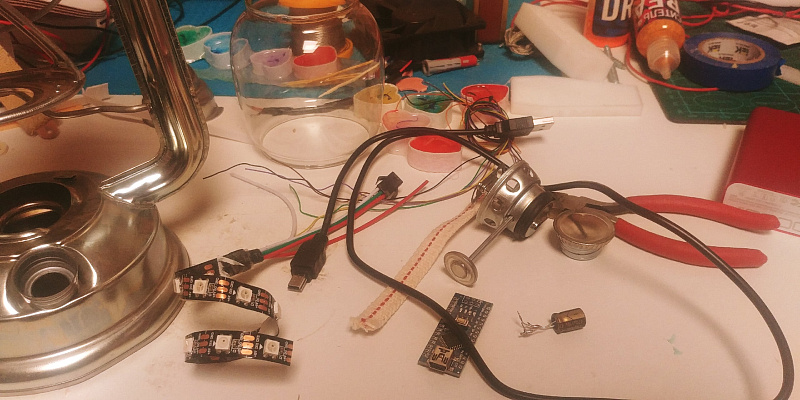

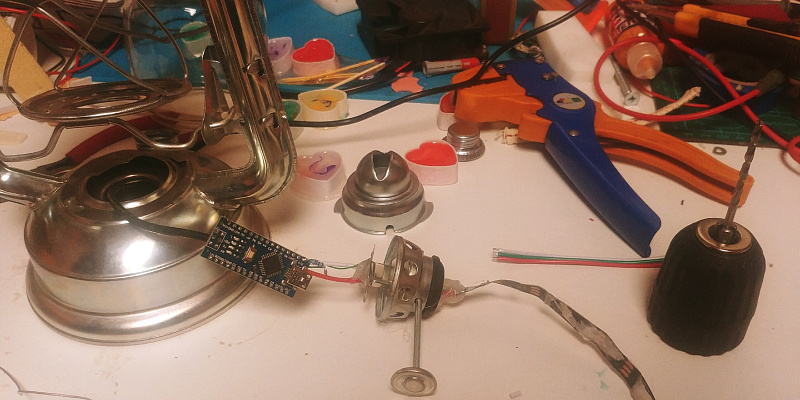

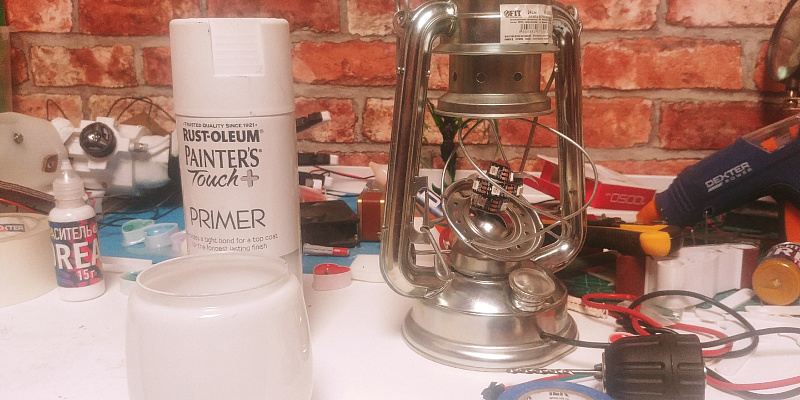

Ладно, разбираем и готовим начинку. В моем случае кусок адресной ленты, ардуино нано и резистор на 220 ом (конденсатор ставить не стал в итоге). Продавил (сверлением обработку пластилина назвать сложно) отверстие под провод, затем спаял схему, предварительно прошив микроконтроллер (прошивка взята с сайта alexgyver.ru ). Лента идеально легла в паз для фитиля, где и была залила соплеганом. Во избежании КЗ дуина впоследствии обзавелась одежкой из расово верной изоленты.
Самая сложная часть оказалась в создании рассеивателя. Попытка покрыть тонким слоем жидкого пластика ротационным способом провалилась - неравномерно застывал. Тогда я взял обычную (на самом деле дорогую) грунтовку и со второй попытки, и 3-4 пары перчаток смог нанести равномерный слой.

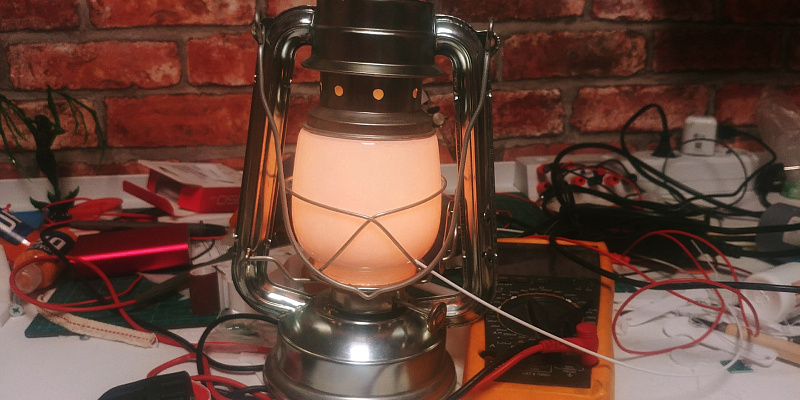

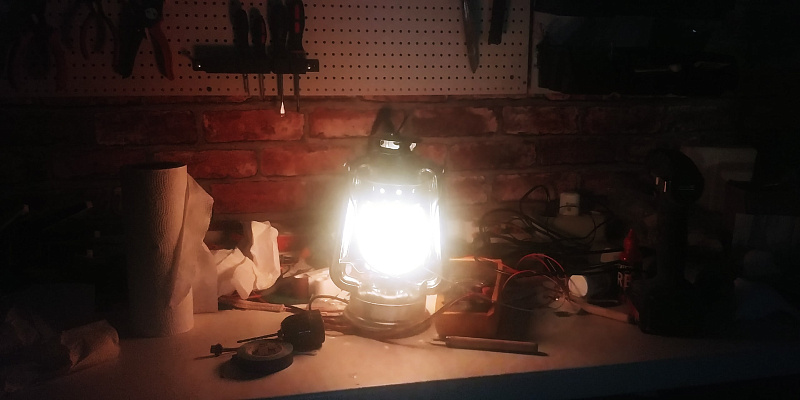

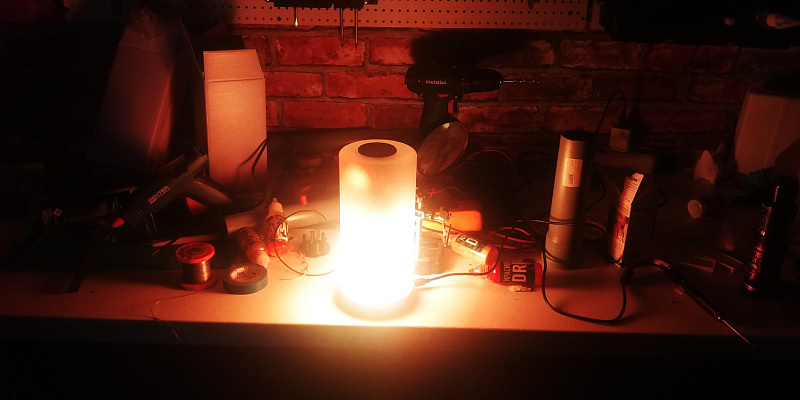

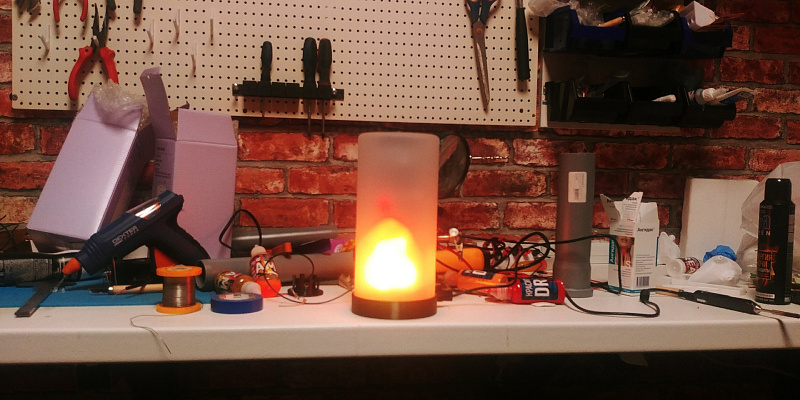

Вот, собственной и все. Пара фоток на фоне хлама и одно видео плохой камерой. Спасибо за внимание)

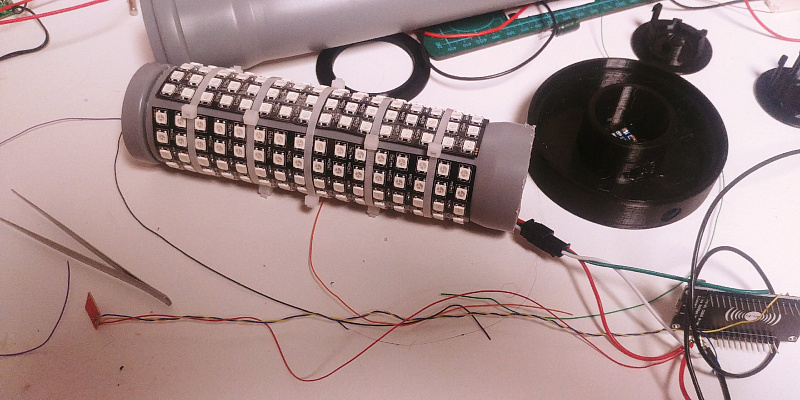

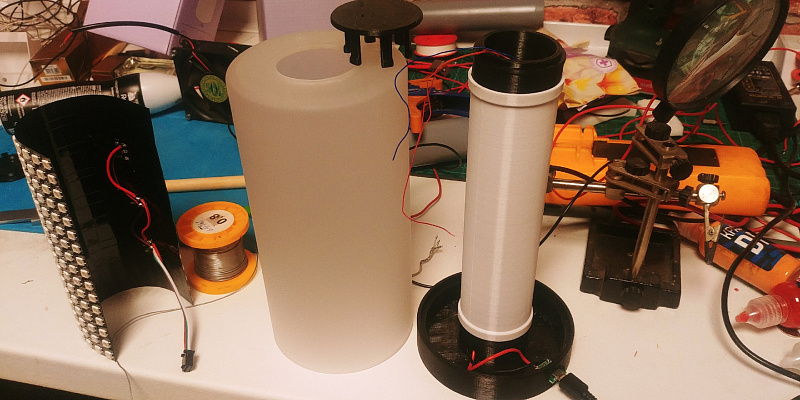

Проект брал отсюда Вместо сантеха смоделировал и напечатал трубку, на которую накручивается матрица. Остальные детали есть на сайте проекта. Отверстие для подключения питания замазал 3д ручкой и затер, получилось - как литое (не фотал). В остальном все по инструкции.
Камера не может передать крутость свечения этой лампы, лучше наблюдать в живую.
Есть еще куча желающих заиметь такую) Думаю, рисовать и печатать кастомный рассеиватель. Китай бы не болел еще, а то матрицы кончаются...

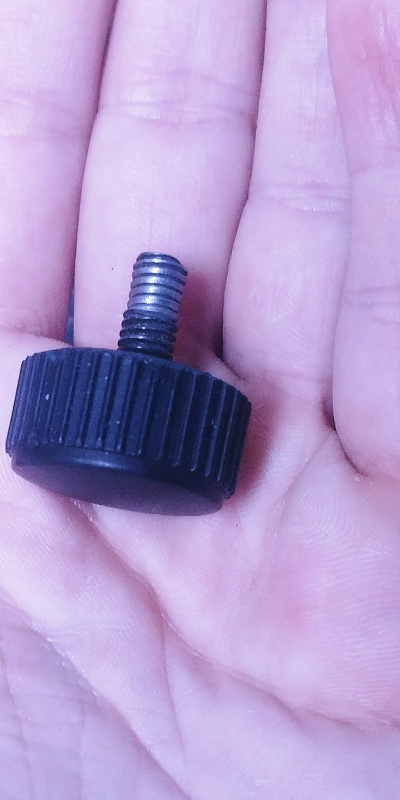

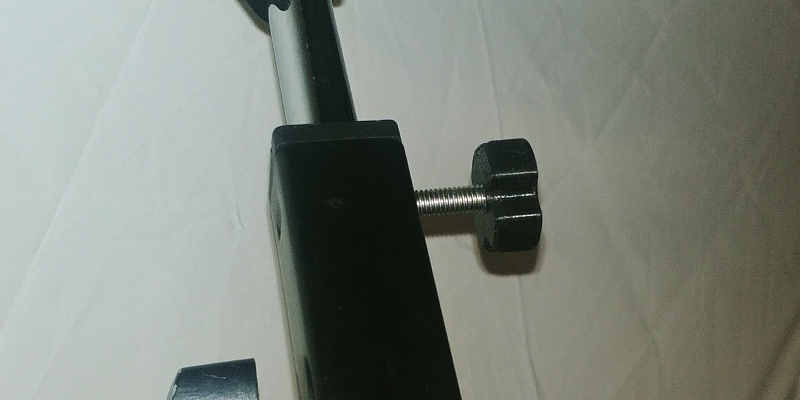

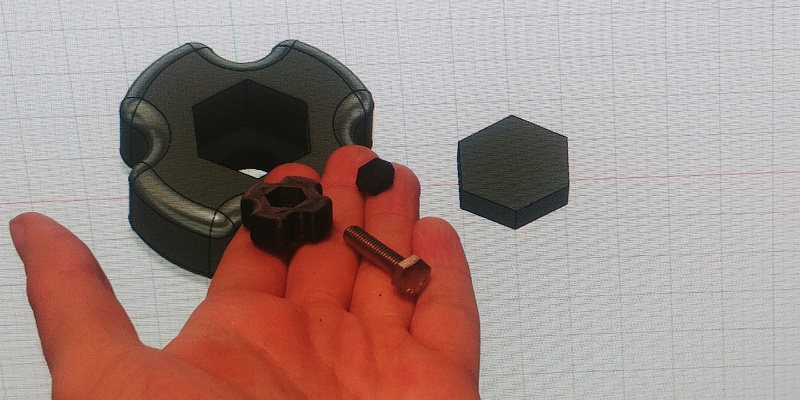

Доброго времени суток. Иногда кажется, что есть еще пара тройка ньютон-метров. Часто это приводит к печальным последствиям (особенно, когда класс прочности 4.4). На студии слизало резьбу на микрофонной стойке, ответная часть целая, так что ремонт простой - новый болит М6 и крутилку, чтоб удобно было. Пара минут во фьюжене, двадцать на печать. Склеил дхм, чуть шлифанул. Красиво не надо, главное, чтобы работало. Печатал PET-G, слой 0.1. Собственно все)

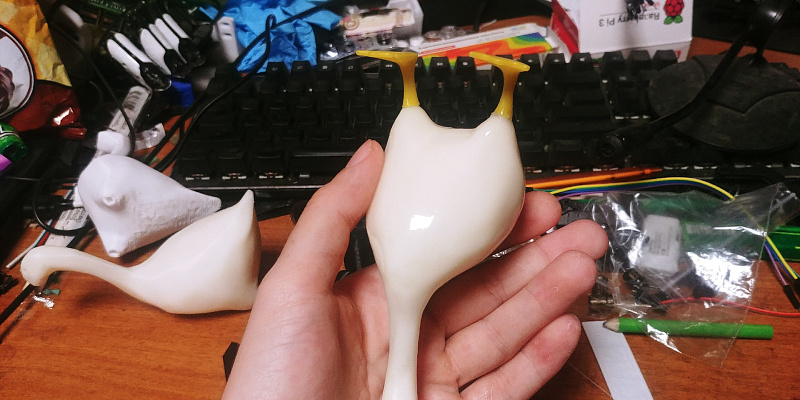

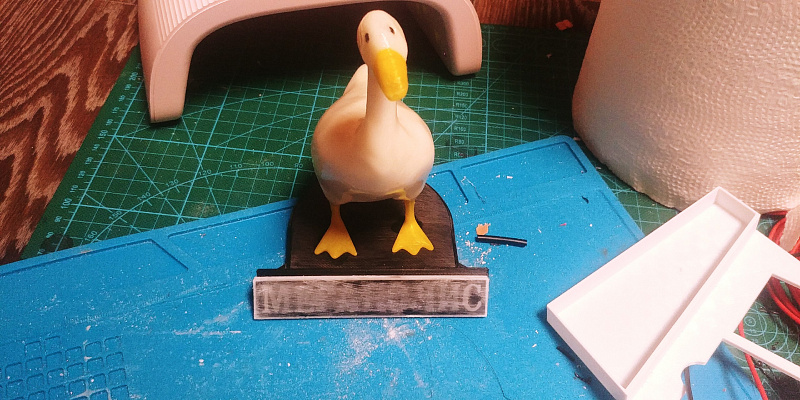

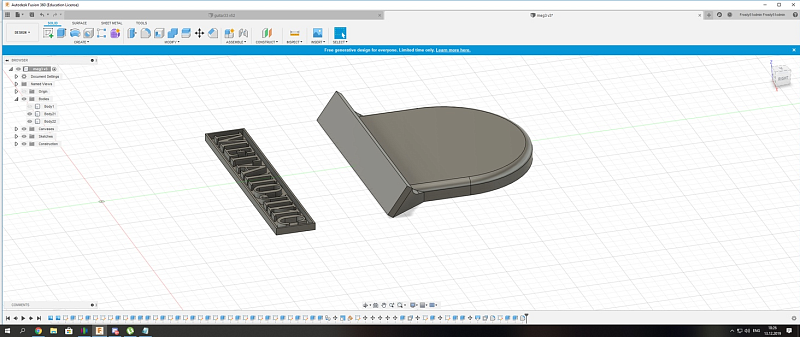

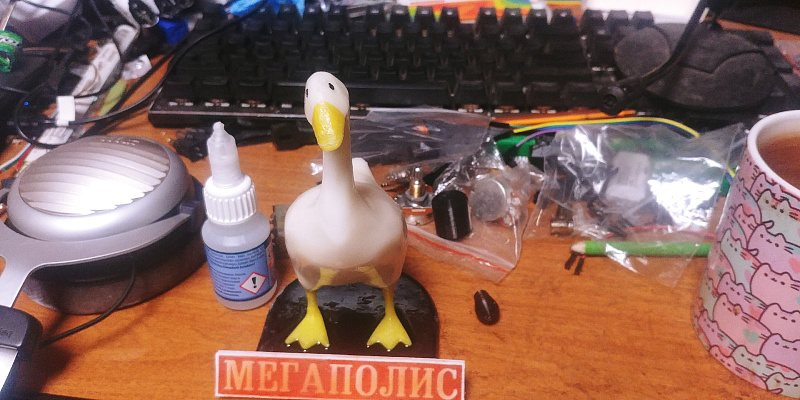

Решил сделать подарок другу в офис. За основу была взята модель гуся из игры "untitled goose game". Тело для более легкой постобработки было решено печатать АБСом. Сопло 0.5, слой 0,2. Ноги и клюв напечатаны PET-G слоем 0.1. Буквы рисовал во Fusion360, на все про все ушло порядка полу часа (еще пять минут на подставку) Буквы печатал соплом 0,5 программно уменьшенным до 0,25 (ленивый я, чтобы сопла менять). Надо было чуть ретракт побольше сделать, но кусачки и канцелярский нож все поправили. Подставка печаталась переменным слоем до скруглений 0,2 - после 0,1 (simplify3d и не такое умеет). Pet-g белый и черный соответственно. С телом все было просто, ацетоновая баня и душ. С pet-g такое не проканает, пришлось подшкурить и купать в дихлормтане (далее - дхм), кстати, им же склеены все части и вклеен магнит в клюв. С буквами решил поэкспериментировать и залить смолой. Так как я занимаюсь не только FDM печатью, но и фотополимерный - смолы у меня много и разной. [IMG ID=36756file]

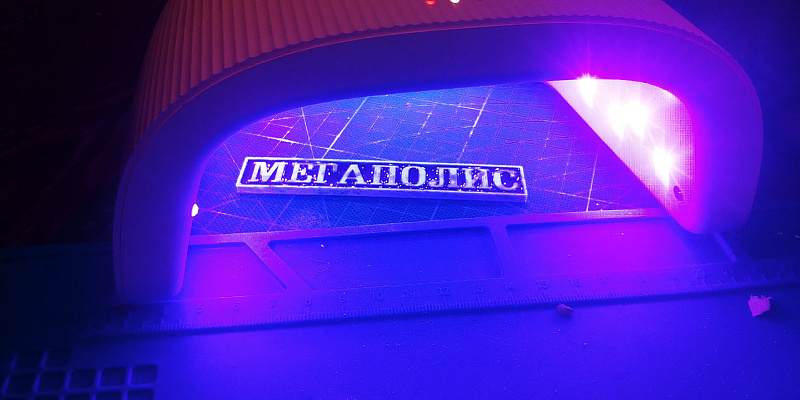

Сначала залил черной от Gorky Liquid. Залил сразу полностью и поставил в камеру засветки. Ну, как камеру... Для ноготочков уф лампа. После прокалывания пузырей, дозаливки и дозасветки результат меня в общем-то устроил... Только цвет какой-то траурный совсем вышел (протереть бы надпись после ошкуривания...). Поэтому перепечатал надпись снова и залил красной смолой от FunToDo. На этот раз заливал помаленьку и засвечивал каждый слой, но результат получался хуже, чем при полной заливки. Возможно, дело в полимере, так как FunToDo давай лютую усадку, что аж надпись коробило. Приходилось засвечивать пальцы и держать ее под лампой руками. С горем пополам избавился от большинства пузырей, после чего немного прошелся наждачкой зернистостью 220. Все получилось глянцевое и блестящее, кроме подставки, которую я, недолго думая, облил черной смолой и тоже засветил. Кстати, на фото выше спойлер моего крупного проекта - гитара с подсветкой (настоящая, концертная), но о ней как-нибудь в другой раз. В целом, вышло вполне неплохо. На все про все ушло примерно часов 5. Но печатался на двух принтерах hercules параллельно (очень удобно иметь одинаковые). Эксперимент со смолой мне понравился, думаю, можно попробовать отточить технологию или наконец-то купить нормальную двухкомпонентную прозрачную.
Самое главное-то я не сфотал- гусь имеет в клюве магнит, который способен (по паспорту) держать около 400 грамм. Так, что это не просто пылесборник, а подставка под ключи.
## Вместо пролога Смеркалось 2019 год подходит к концу, не за горами новогодняя ночь и перевернутый лист календаря. На просторах интернета, мне попалась одна фотография, а дальше как в тумане, решил повторить.

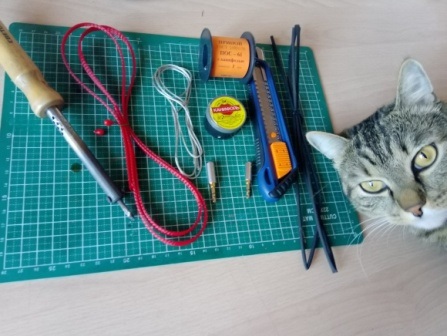

После очередной поломки покупного "mini jack" Я решил что хватит это терпеть! И поспешил зайти на сайт "Все компоненты" за материалами.
Для начала из одного метра провода МГТФЭ сечением 0,2мм и метра термоусадки 2/1мм сделаем "коаксиальный кабель"

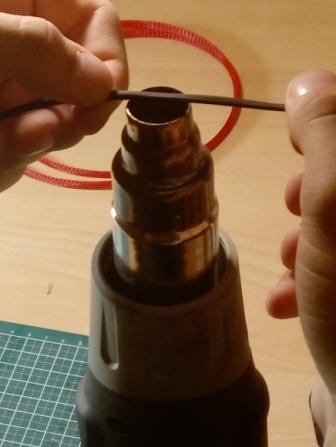

Для усадки используем строительный фен, но при его отсутствии можно и зажигалкой.

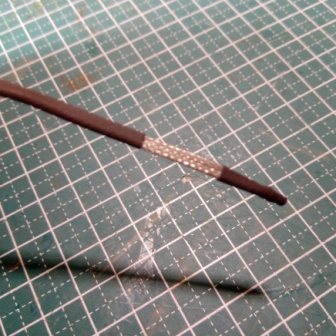

После чего один из концов кабеля защитим кусочком термоусадки.

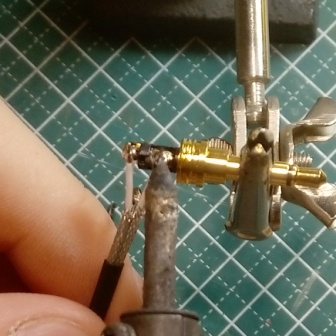

А к другому припаяем штекер 3,5мм Jack.

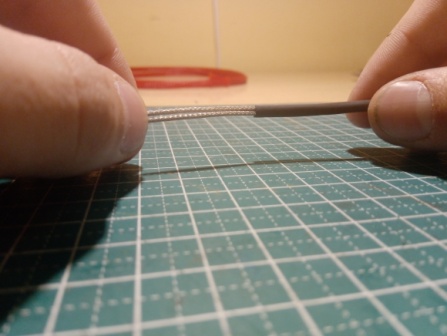

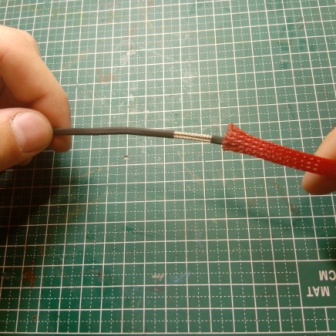

Следующим действием станет "закатывание" провода в кабельную оплётку, а для упрощения процесса, один из концов был заранее защищён кусочком термоусадки.
После закатывания кабеля, наденем по верх оплётки корпуса штекеров и припаял второй штекер, отодвинув для удобства оплётку от места пайки.

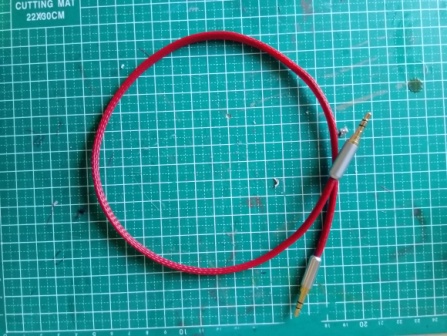

По окончанию работы должен просто обязан получился вот такой штекер который по сей день оправдывает затраченные
Не так давно захотелось мне придать некоторых визуальных эффектов своей установке. Решил сделать вспышку света при ударе палочкой по барабану. Вариантов предполагал несколько, решил пока что остановиться на Ардуино и звуковых модулях, чтобы собрать хотя бы прототип. Сам по себе проект простенький,но для освоения Ардуино вполне сойдет. Весь процесс записал на видео, так будет и подробнее и экономнее по времени))

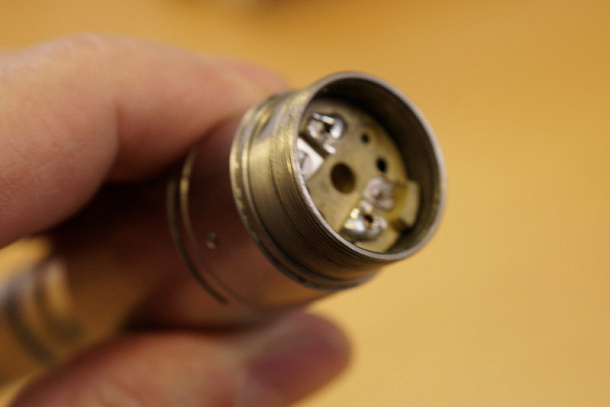

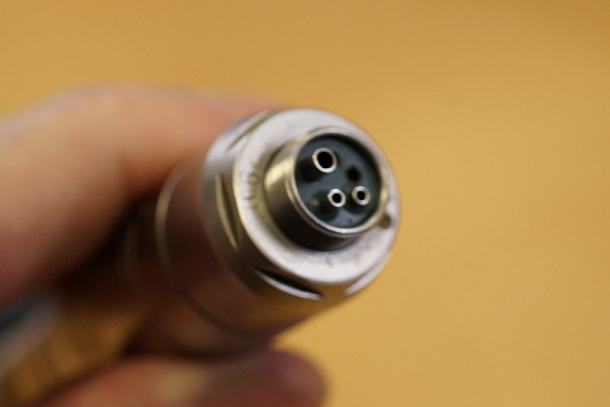

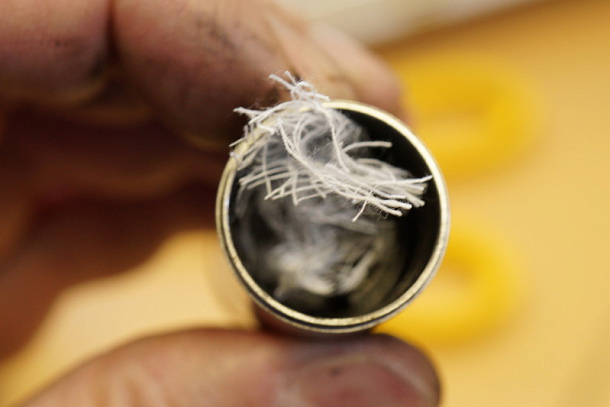

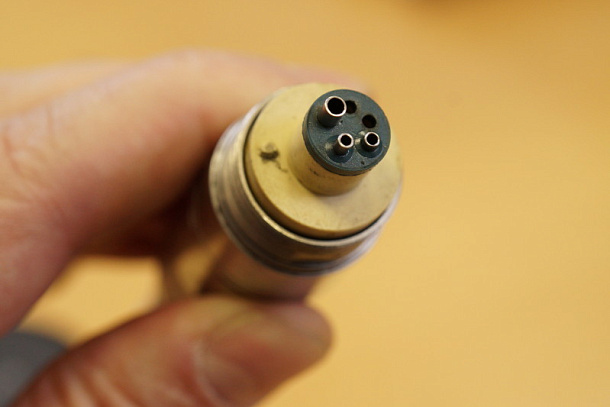

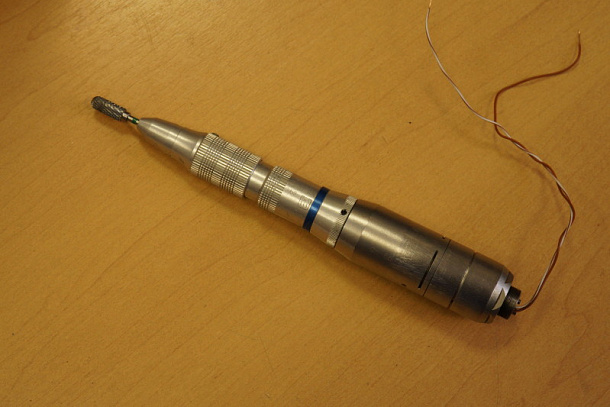

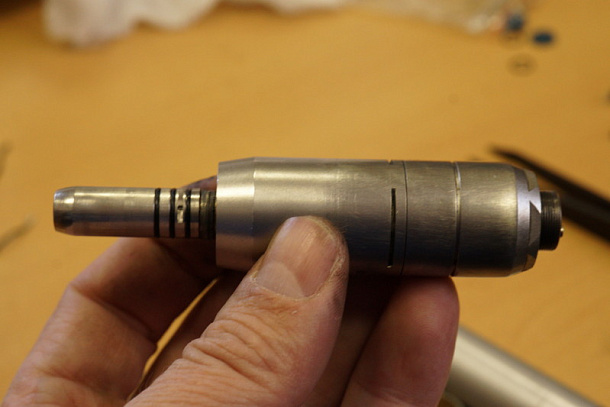

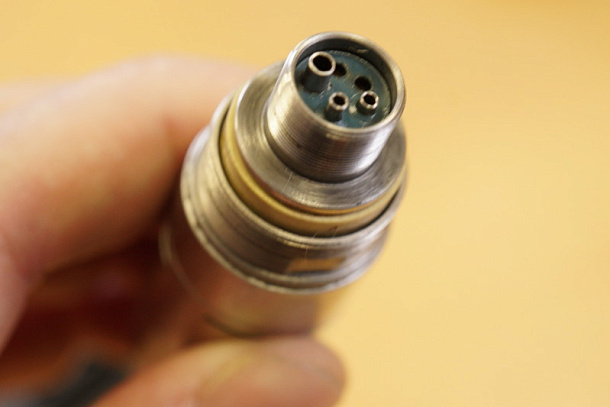

Попали в руки две неисправные бормашины. Причина неисправности у обоих стертые щетки. У одной из них повреждение коллектора от медных частей остатка щеток, у другой коллектор еще рабочем состоянии. Обе бормашины не вращались из-за очень сильного загрязнения. Грязь внутри - вязкая черная жижа, по всей видимости смесь стертых щеток и жидкостей, которые подаются по тонким трубочкам внутри двигателя. Так как жидкости больше подавать не нужно, удалим трубочки вырвав их пассатижами. После этого удаляем черную жижу из корпуса Процесс очистки достаточно муторный. Лучше одеть перчатки. В противном случае потом придется очищать еще и руки. Между передним подшипником якоря и корпусом находится пружинная шайба извлекаем и протираем её. Щетки стерты полностью. Видно как проступили через тело медные части.

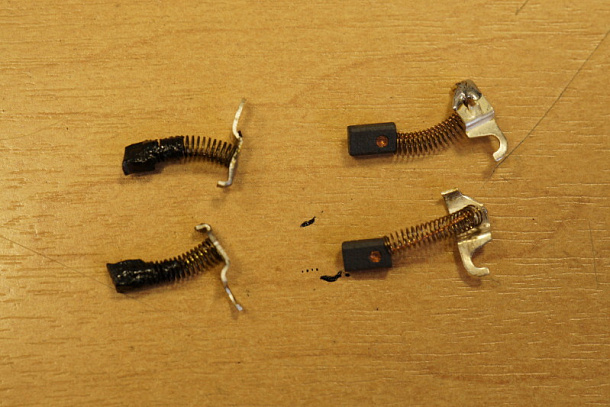

Щетки удалось найти новые. Сравнение со старыми.

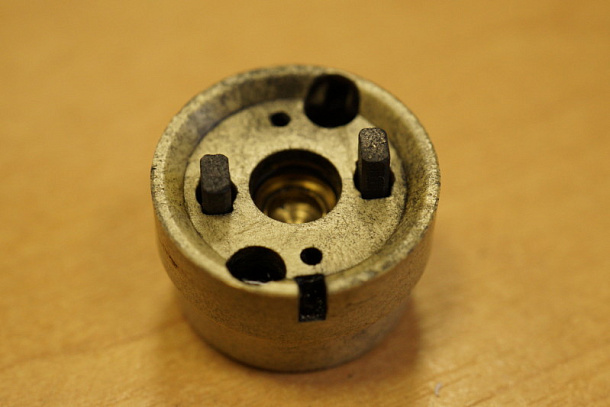

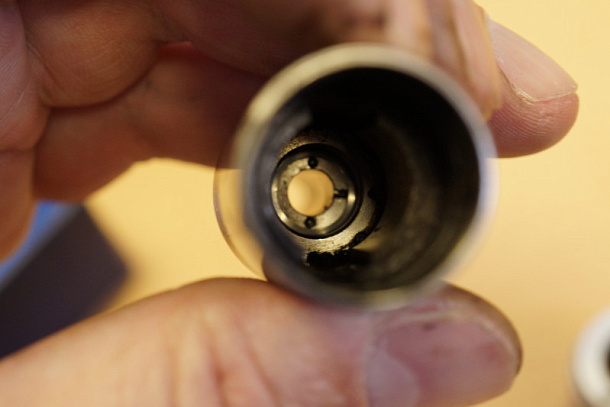

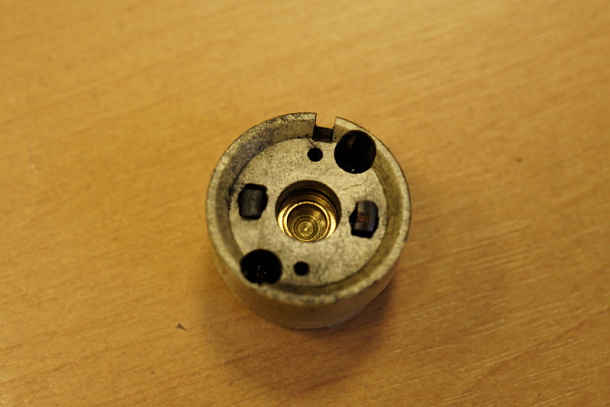

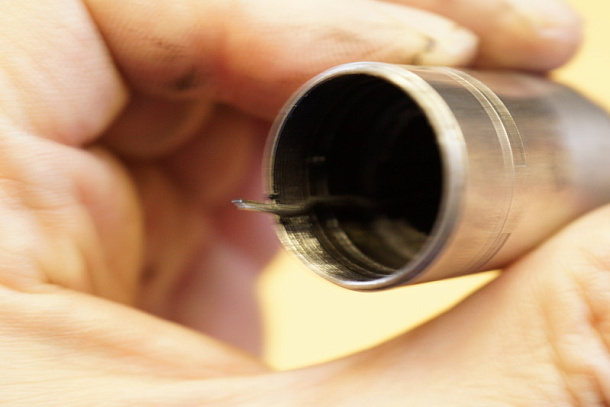

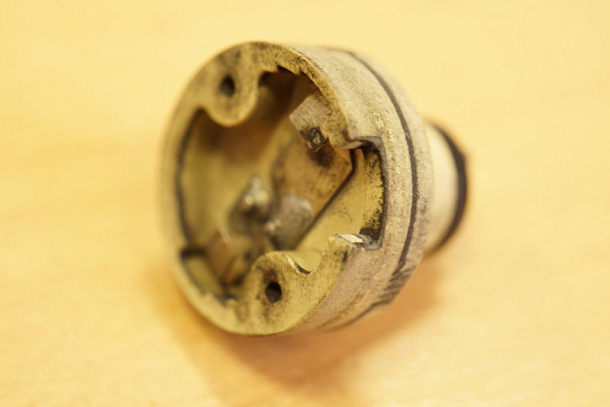

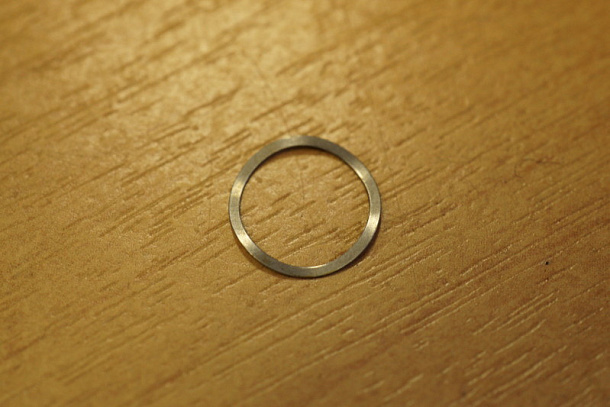

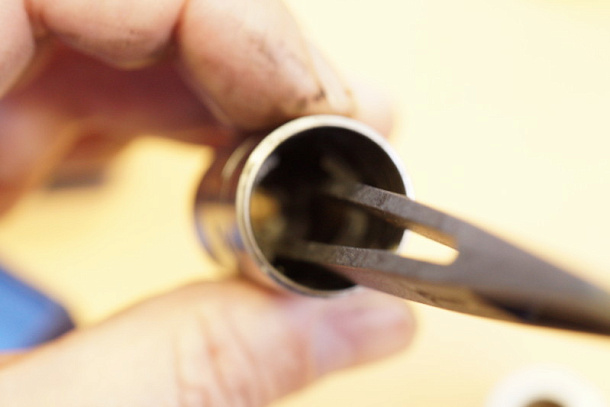

Чистим этот узел. Производим замену щеток. Можно приступать к сборке. Начнем с установки пружинной шайбы. шайб сделана из пружинной стали и сама на место не встанет - будет притягиваться мощными магнитами. Поэтому надеваем её на губки пинцета и аккуратно ставим на место.
Шайба на месте.
Устанавливаем якорь

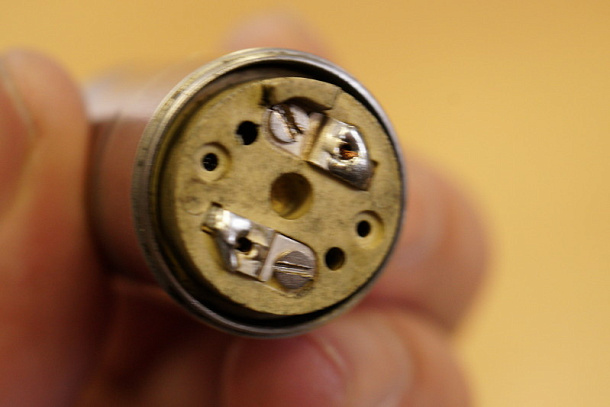

Теперь установим щетки, при этом нужно совместить выступ на корпусе и впадину на корпусе щеток. Очищаем от грязи резьбовую втулку. Вкручиваем втулку на место в корпус. Берем промежуточный контактный узел. Вставляем совмещая выступ и впадину, предварительно почистив контакты. Сверху одеваем металлическую обойму. И закручиваем верхнюю крышку бормашины. Все сборка закончена. Можно присоединить цангу. Подсоединим питание. Два отверстия это гнезда разъема для подключения питания. Нужно подобрать потом штыри от разъемов соответствующего диаметра. Мотор очень мощный. Зверюга! Пилит, сверлит все подряд! Диаметр хвостовика инструмента 2,34 мм. Подходят сверла типа Сверлит стеклотекстолит великолепно! Жужжит тихо, без вибраций.

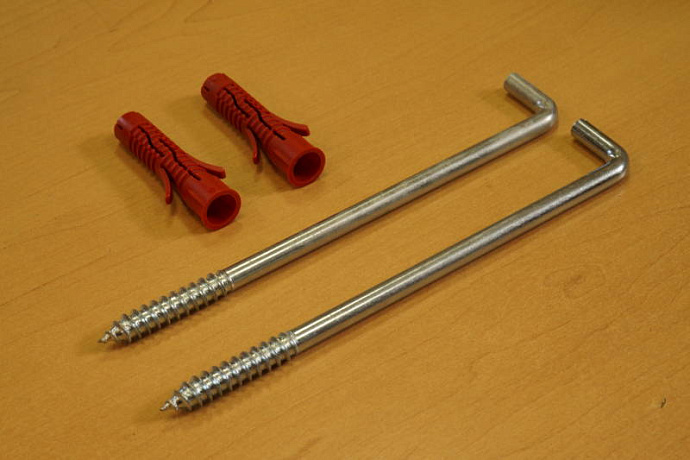

Для примера сделаем покрытие полки, конструкция которой (может быть) тоже будет кому-нибудь интересна. Полка крепится консольно, на бетонную стену. Для крепления будем использовать стальные штыри, которые продаются в магазинах крепежа и пластиковые пробки соответствующего диаметра и длины. Если сами сомневаетесь какого диаметра взять бур под конкретную пробку, спросите у продавца в магазине, они всё знают.

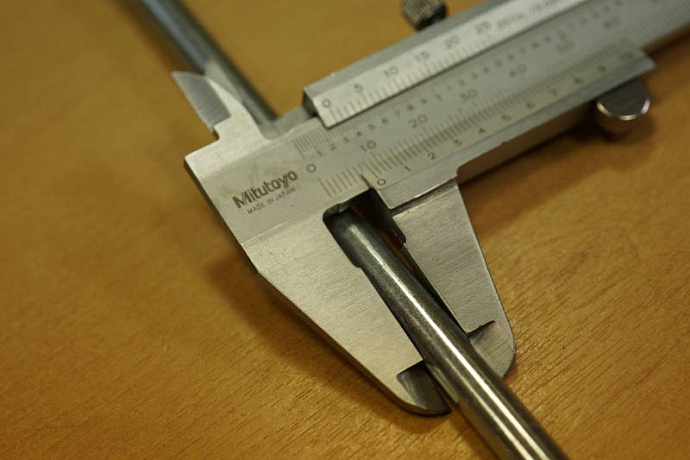

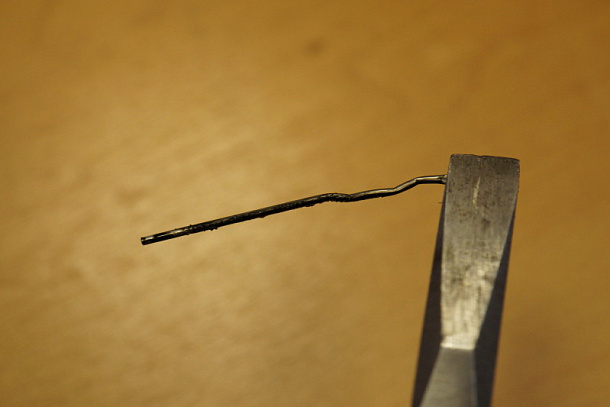

Диаметр штыря 8мм.

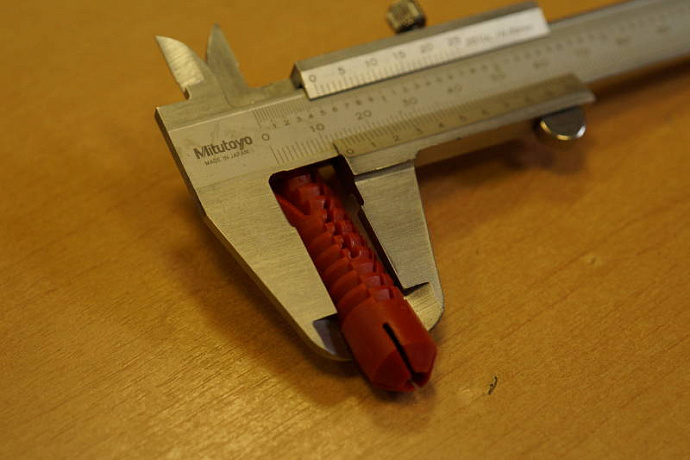

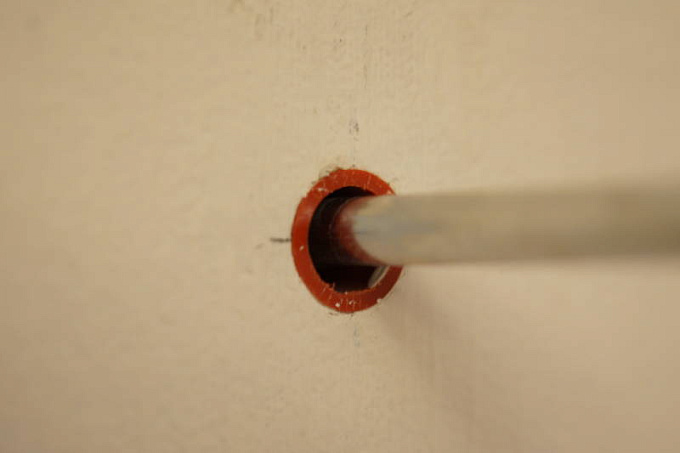

Диаметр пробки и соответственно отверстия в бетонной стене 14мм.

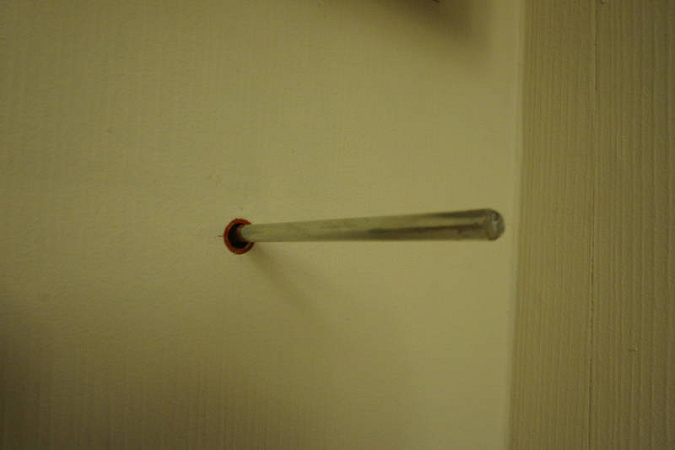

Отбиваем горизонталь бурим два отверстия D14 (длина полки 900мм, ширина 250мм, пожалуй двух штырей будет достаточно). Берем ключ разводной и захватив им крюк, закручиваем штыри до упора.
После этого можно отпилить кривую часть, она нам больше не понадобится. Не забудьте убрать заусенцы после отпиливания, закруглите место среза. Итак с креплением полки закончили.
Теперь перейдем к полке. Как я говорил уже, размер полки 900х250х32мм. Я ее склеил из двух слоев неламинированого ДСП толщиной 16мм. В размер, практически идеально, напилили в одной из многих фирм которые занимаются корпусной мебелью. Клеить ДСП можно любым клеем, я использовал ПВА и струбцины по периметру.

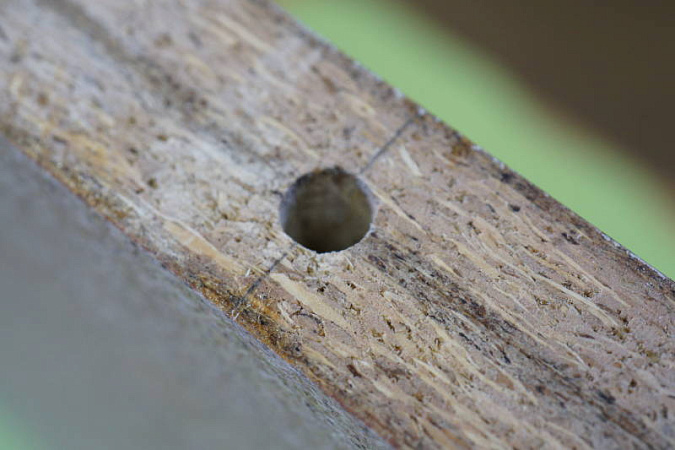

После склейки двух слоев ДСП делаем разметку отверстий под штыри. Лучше измерить реальное расстояние между штырями. Сверлим сверлом для древесины, в моем случае диаметр 9мм, на длину штыря.

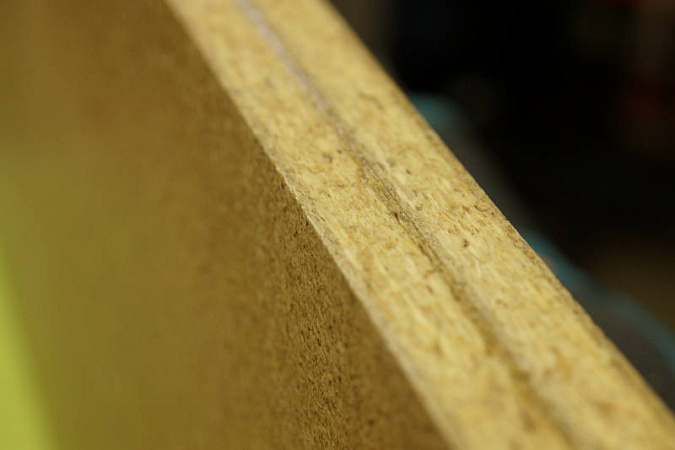

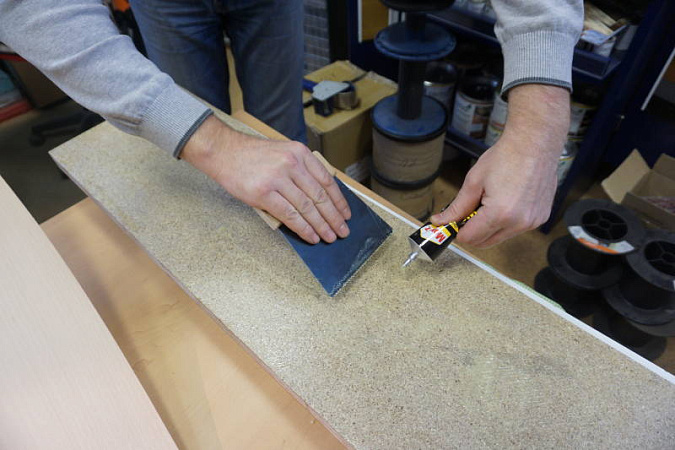

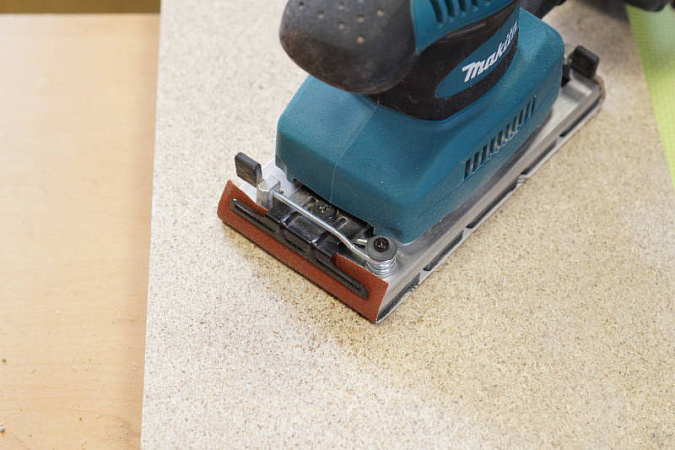

Берем шлифмашинку вибрационного типа с шкуркой номер 100-120 и зашлифовываем все огрехи склейки и неровности.
Последовательность наклейки такая - сначала клеим верх и низ, потом боковые поверхности и наконец, фронт и обратную сторону. Для наклейки буду использовать контактный клей (кроме Монумента Классик в магазинах г.Новокузнецка ничего другого не нашел). Из инструмента потребуется шпатель с мелким зубом (желательно высота зуба около 1мм) или плоский, прикаточный ролик (ролик из фторопласта на подшипниках с очень жесткой конструкцией) и нож фанеровочный для обрезки излишков по периметру. Отрезаем, используя фанеровочный нож, листы бука 0,6мм нужной длины. В качестве направляющей использовал небольшое правИло.
Наносим тонкий слой клея на лист и поверхность полки. Для этого выдавливаем небольшое количество клея на поверхность и шпателем быстро распределяем по поверхности. Клей быстро сохнет и впитывается, главное успеть!
Ждем 10-15 минут. Аккуратно накладываем лист на поверхность полки и прикатываем прикаточным валиком. Давим со всей силы. Начинаем с угла и двигаемся вдоль длинной стороны полки.

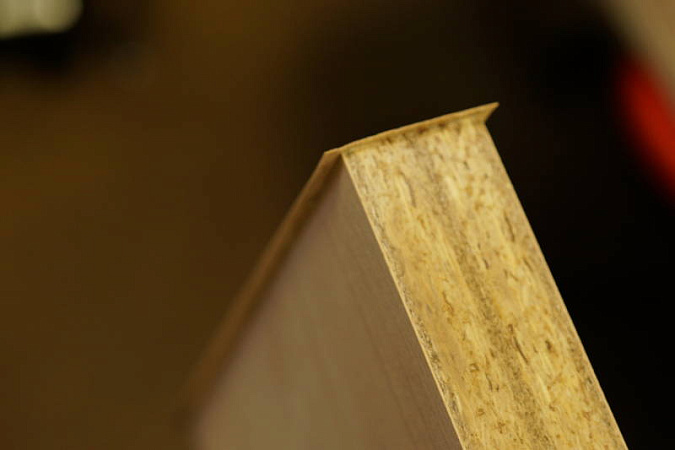

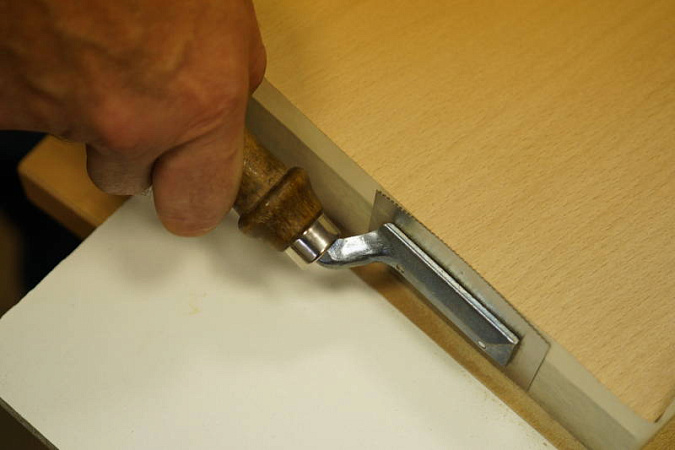

Переворачиваем наклеенной поверхностью вниз и обрезаем излишки фанеровочным ножом.

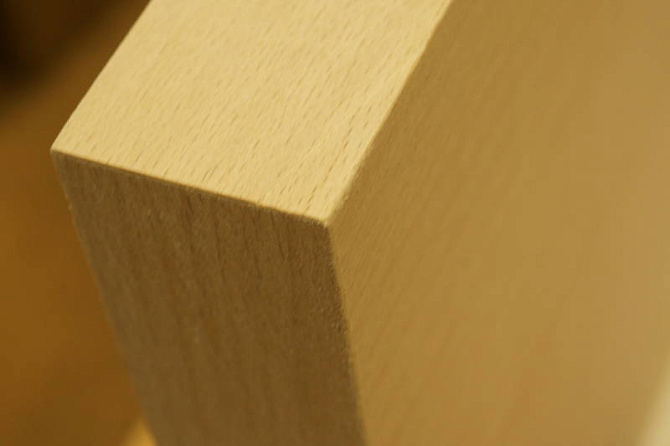

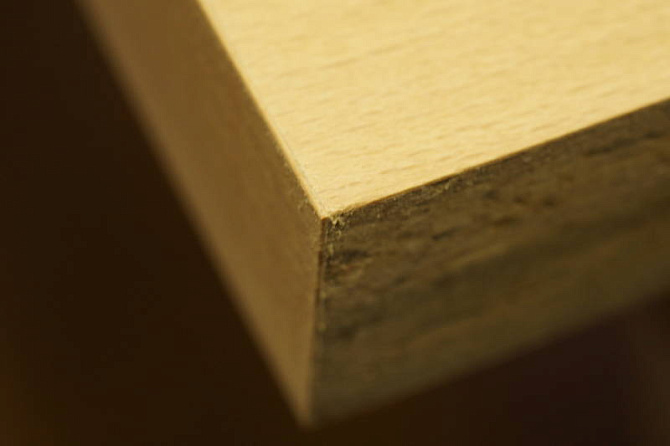

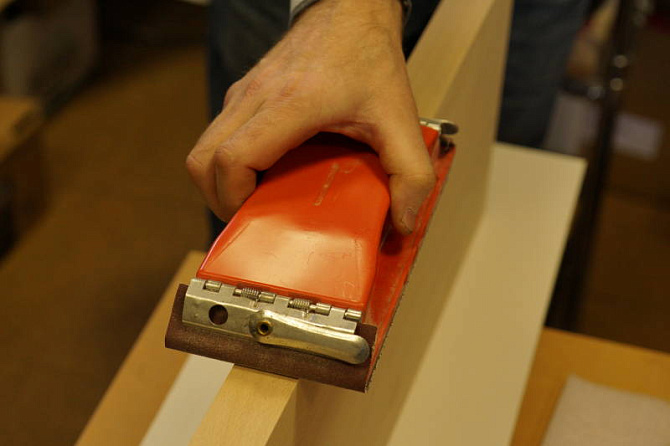

После обрезки аккуратно шлифуем торцы полки, для того чтобы выступающий шпон сошлифовался до уровня ДСП. Обклеиваем боковины.
Обрезаем, шлифуем вручную.
Клеим фронт и тыл. Все операции повторяются.
Теперь шлифуем все изделие. Вручную или шлифмашинкой со шкуркой зернистостью 120. Убираем с поверхности остатки клея, возможные пятна от соприкосновения поверхностей. Сильно долго это лучше не делать, помня о том что толщина дерева 0,6мм.
Шлифуем только вдоль волокон. Поперечные царапины исправляются очень тяжело.

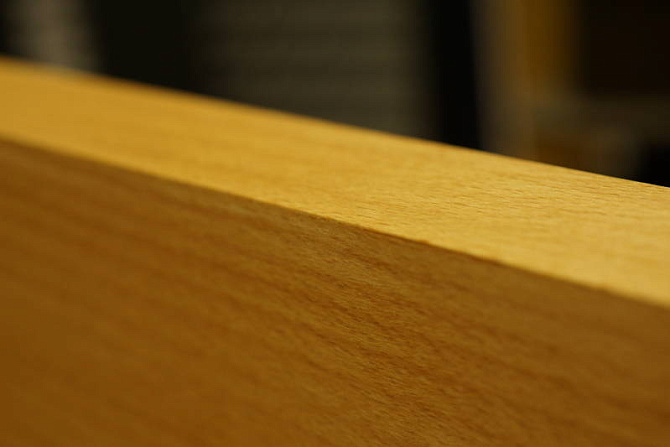

Осталось нанести покрытие. Вариантов существует очень много. Я предпочитаю натуральное покрытие - масло с воском . Сам шпон бука без покрытия имеет белесоватый цвет. После покрытия приобретает глубокий янтарный оттенок.

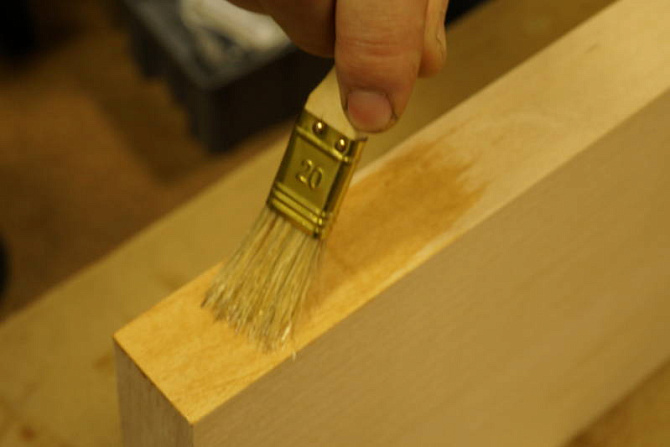

Наносим масло с воском равномерно втирая кистью вдоль волокон дерева. Излишков на поверхности быть не должно.

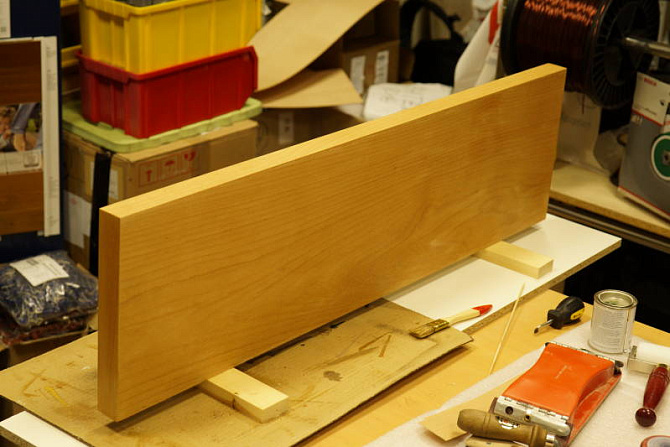

Готовое изделие.
Аккуратно навешиваем на штыри и радуемся! Полка выдержит достаточно большую нагрузку (в моем случае держит около 10кг). Если возникнет желание приобрести или масло с воском (любые консультации) обращайтесь по тел. 8 905 915 7070

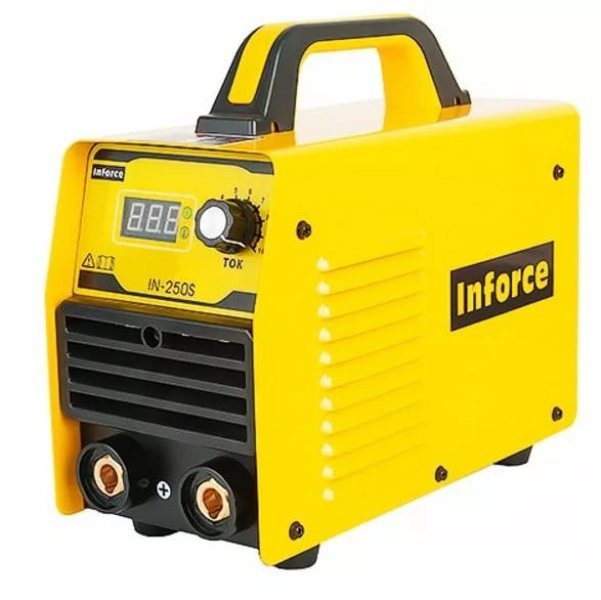

Сварочный инвертор Inforce IN-250S - отключается при начале сварки.
Характер неисправности: при включении вентилятор работает, индикатор показывает установленное значение сварочного тока. Как только касаешься электродом металла, переходит в режим циклического выключения/включения - мигает индикатор тока, включается/выключается вентилятор.

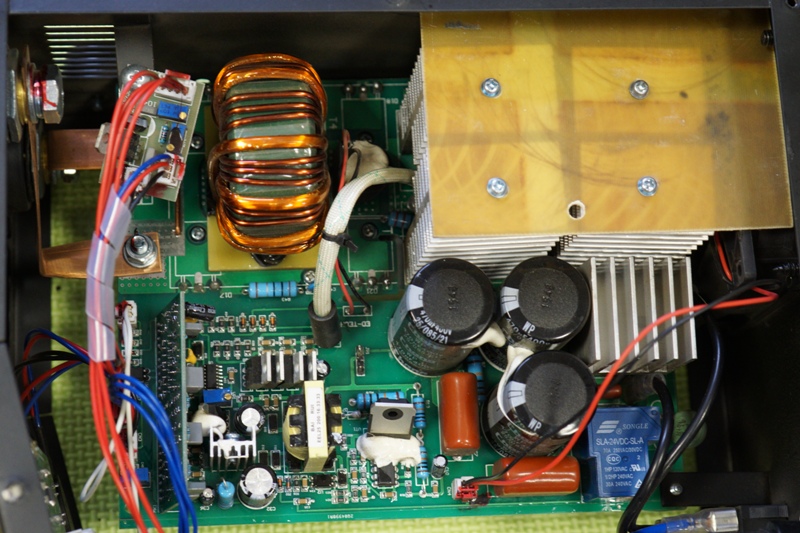

Инвертор собран по типичной схеме для китайских аппаратов.

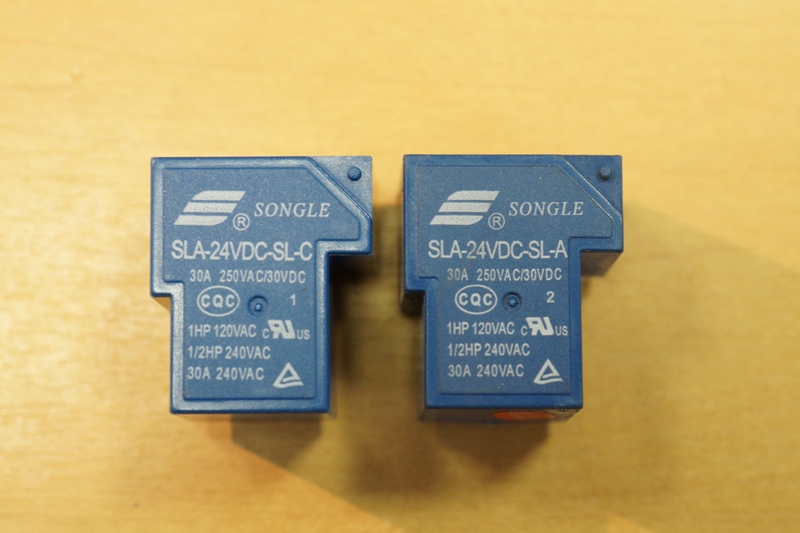

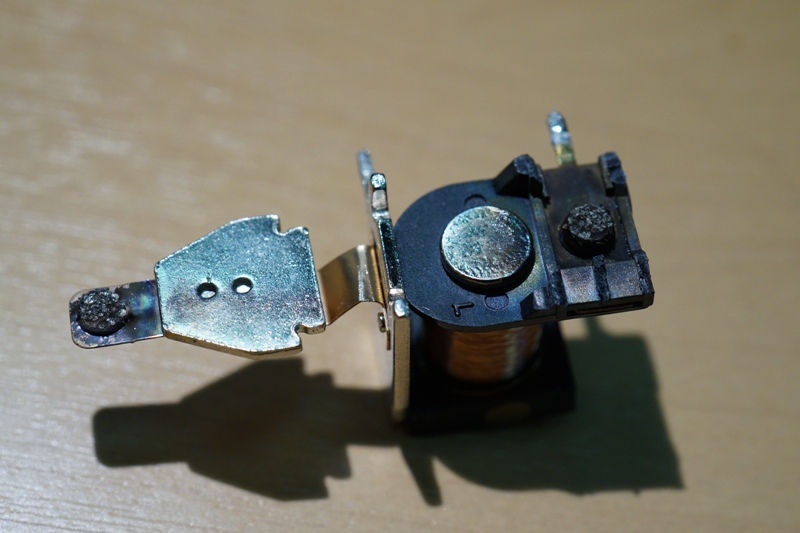

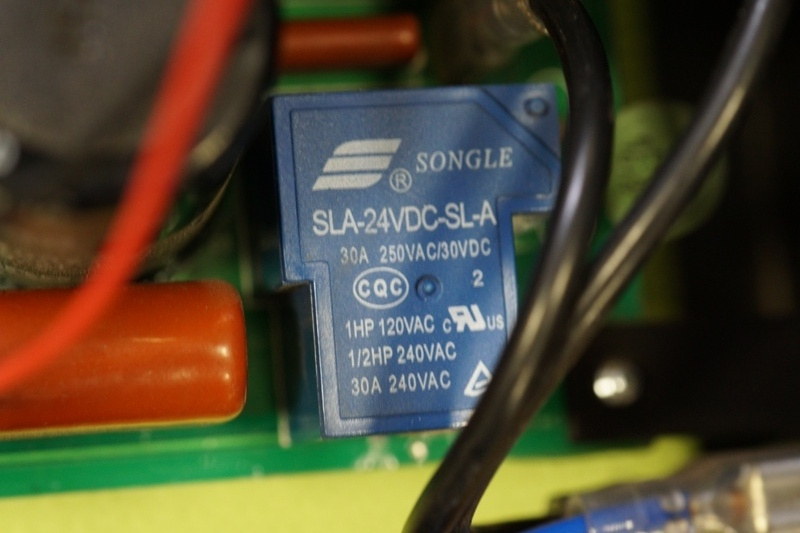

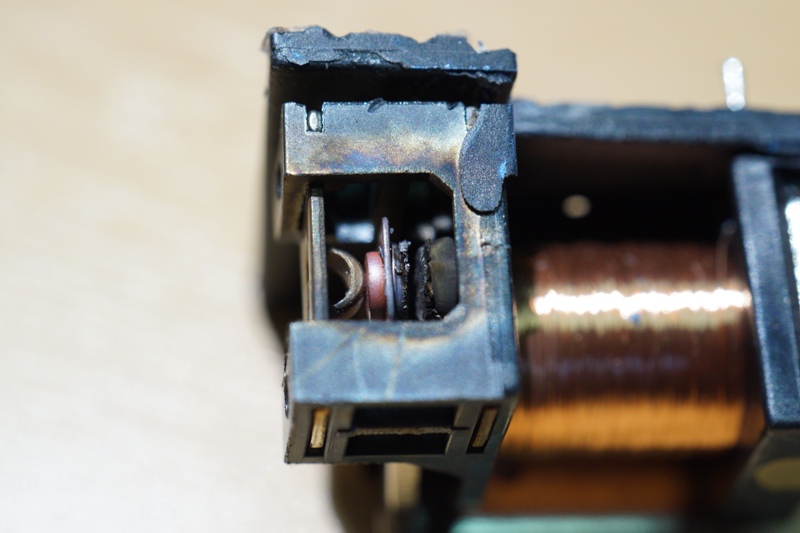

Причиной неисправности явилось силовое реле SLA-24VDC-SL-A на входе инвертора.
Вместо него было установлено реле .

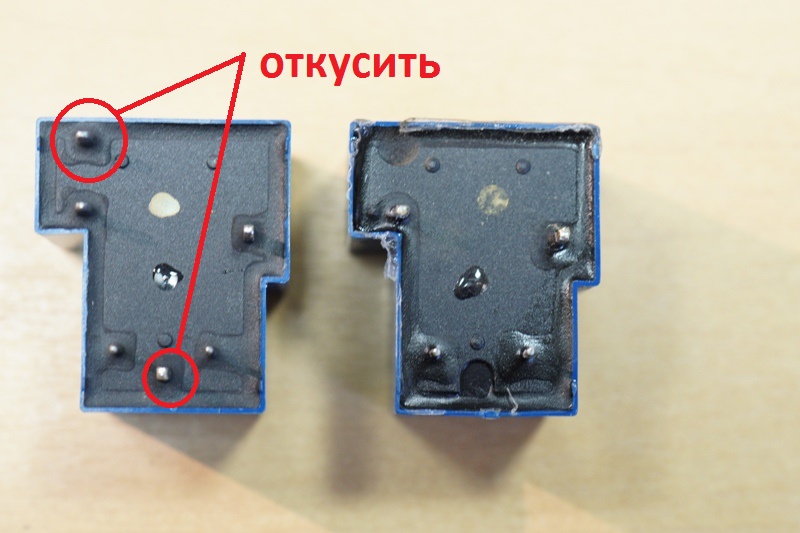

Необходимо удалить лишние выводы.
Впаиваем, собираем и включаем - работает как часы сварочник.
p.s. осуществляем послегарантийный ремонт сварочных инверторов, стабилизаторов напряжения, зарядных устройств шуруповертов и другой бытовой электроники. Обращаться по телефону +7-906-920-6060, адрес: пр.Дружбы, 16, магазин "ВсеКомпоненты.ру".
На работе как то сложилось, что всегда работает радио. Раньше было обычное - УКВ-СВ-ДВ-КВ. Сейчас интернет радиоприемник на базе CHUMBY. Про CHUMBY расскажу в следующий раз, а сейчас про одну очень интересную радиостанцию, которую, можно сказать подарил, один товарищ. Приходит как то Дмитрий на работу ко мне и спрашивает "Что слушаете товарищи?". Я говорю, мол так и так, мы тут в Чамби прошили несколько радиостанций, в том числе и музыкальных. Вот. И тут он говорит, что в 80-90 годы была интересная радиостанция, которая вещала в коротковолновом диапазоне. Гнали в эфире в основном рок, попсу на японскую аудиторию. При этом радиостанцию не глушили и можно было принимать мощный сигнал на хороший радиоприемник. И такой радиоприемник у меня был . Это - Ишим-003. Трансляционный приемник с неплохой схемотехникой, цифровой шкалой. Я её конечно же слушал. Были где-то записаны частоты и время вещания. В студенческие годы приходилось много чертить. Радио фоном, крепкий кофе и черчение ночью - обычное дело для студента. А что сейчас? Один любитель этого радио восстановил вещание в интернете. Плейлист в общем соответствует тому радио которое вещало в эфире. Джинглы оригинальные - записанные из эфира. Респект и уважуха этому человеку. Слушайте пожалуйста Если есть ссылки на интересное радио - делитесь!
Два слова о названии блога: про совсем уж бесполезные вещи постараемся не писать. Будем надеяться, что даже изготовление чего-то с сомнительным конечным результатом будет полезно в плане приобретения нового умения или опыта.
Итак, начнем. Многие знают о такой технике художественной фотографии как "фризлайт" (от англ. freezelight - "замороженный свет"). На всякий случай напомним о чем речь: с помощью фонарика (или нескольких), большой фантазии и верной руки перед объективом фотокамеры, делающей длинную выдержку, изображается некая художественная идея. Иногда как самоценное произведение, иногда как элемент "дополненной реальности". В интернетах есть масса примеров фризлайтов разной степени интересности.
Идея эта давным-давно используется в технике - любой кинескоп или другое сканирующее устройство отображения информации фактически эксплуатирует свойство инерционности человеческого зрения. Разница только в том, за какое время нужно отрисовать полную картинку. В иностранных интернетах такая идея обозначается как POV (persistence of vision - инерция зрения), и продолжает вдохновлять конструкторов (включая также велосипедные колеса и, не к ночи буду помянуты, ).
И вот однажды промелькнула идея попробовать сделать светодиодную линейку, которая, как матричный принтер, оставляла бы на фризлайте текст. Тем более, что со всеми нынешними Ардуинами это можно сделать действительно за вечер (хотя довести до условно-полезного вида потребовало больше времени). Подробное описание и код скетча для Ардуино есть . Далее некоторое время обдумывалась и прототипировалась цветная версия, но благополучно заглохла.

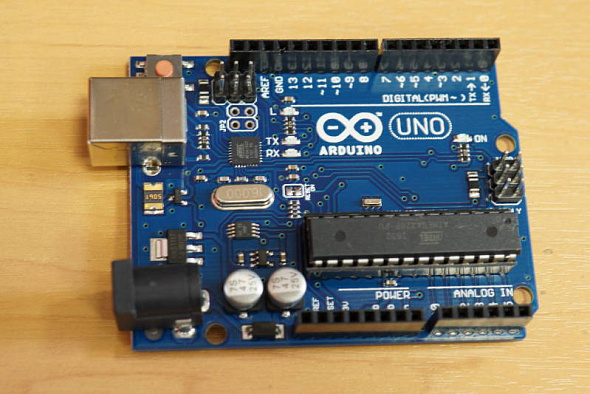

Впрочем, идея свербила где-то на периферии сознания, и когда в обнаружились программируемые RGB-светодиоды (и это удобно совпало с некоторым количеством свободного времени), было решено попробовать снова. Adafruit написали для Ардуино удобную библиотеку NeoPixel (по торговому имени линеек, которые они производят), так что глядеть на демонстрационные эффекты, которые выделывала эта библиотека на самодельной 16-диодной линейке, было весьма захватывающе. Внятная "печаталка для фризлайтов" пока не получилась (по причине отсутствия хороших мыслей про организацию управления, которые некогда подумать), но увиденные возможности такой линейки сразу предопределили приобретение ленты из 60 светодиодов, как только она попала на глаза.
Собственно, про нее сегодня и речь. Попробуем сделать на ее основе рисовалку картинок-спрайтов. Описание, коды и вспомогательный софт будут . Здесь вкратце о том, что получилось и куда дальше.
Итак, нам нужно:
для линии DIn на 300-500 Ом (необязательно, но рекомендуется)
(необязательно, но рекомендуется)
Также - фотоаппарат, умеющий делать длинные (3 - 10 сек) выдержки и что-то типа куска кабель-канала или рейки длиной ~1,2 м, куда можно наклеить светодиодную ленту.
Пиковое потребление такой ленты составляет около 0,8А при 5В. Поскольку ее придется активно перемещать в пространстве, питание удобно организовать USB-кабелем от портативного аккумулятора (aka PowerBank).

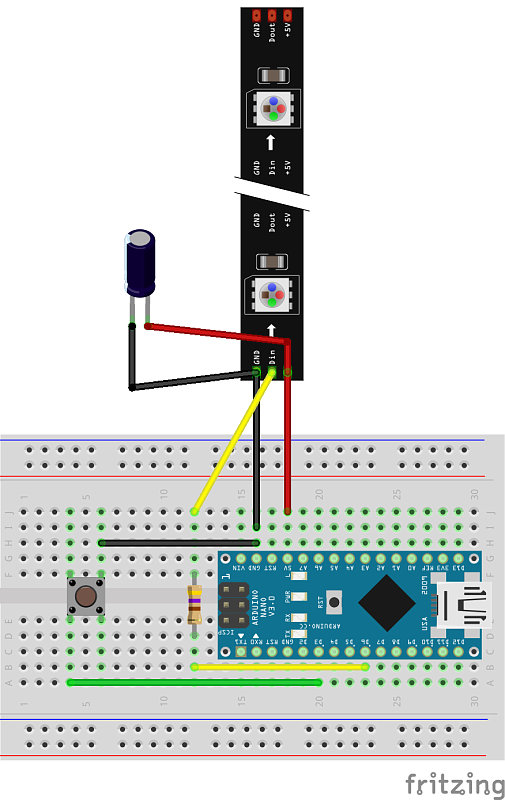

Электрические соединения ленты с Ардуино тривиальны: GND к GND; +5V к +5V; DIn к D6 Arduino (можно не к D6, если учесть это в коде). Буквально три провода. Дабы минимизировать риск повреждения пикселей, Adafruit рекомендует DIn ленты подключать к контроллеру через резистор 300 — 500 Ом и поставить на линии питания конденсатор на 1000 мкФ. Органы управления минимизируем до одной кнопки, которая при нажатии будет закорачивать на землю D3, например. Схема для тех, кто привык к беспаечным макеткам (для Arduino NANO):

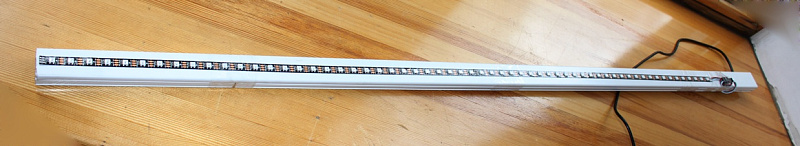

Прилепим ленту на носитель из, в нашем случае, кабель-канала, там же разместим контроллер таким образом, чтобы было удобно нажимать на кнопку. Скетч для Ардуино и инструкция по подготовке изображения - опять же .
Можно попробовать сделать фризлайт: закрепим фотоаппарат в каком-нибудь темном углу (или дождемся вечера на улице), поставим выдержку 3-5 сек и, если нет помощников, задержку спуска, чтобы успеть занять место в кадре. Когда откроется затвор, плавно проведем линейку по кадру.
Как-то так. При наличии фантазии подобные фризлайты можно сделать более интересными.
В качестве домашней работы для заинтересовавшихся назовем пару улучшений, которые были бы полезны в данном случае:
а) Изготовление рассеивающих колпачков (или подобного), чтобы смягчить проблему больших интервалов между светодиодами. Альтернатива — прилепить вплотную еще одну ленту со смещением в один «пиксель».
б) Вывод картинок не из ПЗУ, а с SD-карты (и, может, с конверсией из неподготовленных картинок «на лету»). Соответственно, некоторый интерфейс для пользователя, чтобы можно было эти картинки выбирать. Или прямая трансляция столбиков, прилетающих по последовательному интерфейсу/блютузу от компьютера или смартфона.
Наступило лето. Ребенок приехал к бабушке с дедушкой на дачу. Чем его занять? Конечно! Старая добрая забава для всех детей - песочница. Для ее изготовления понадобились три обрезные доски 3000Х220Х18 мм, торцевая пила (можно и обычную ножовку по дереву) и лобзик. Для начала доски были порезаны на три одинаковых части по 1м и сделаны запилы, что бы собиралась, как детский конструктор.

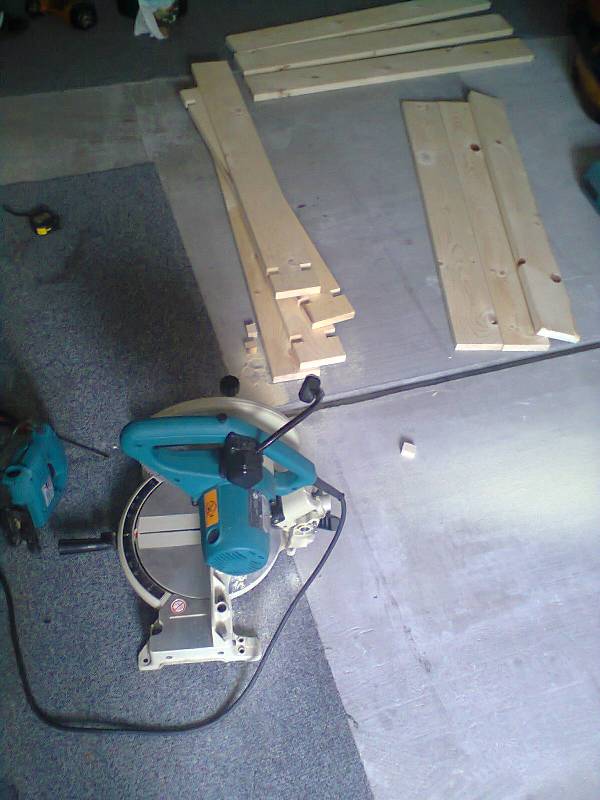

Пилим доски.

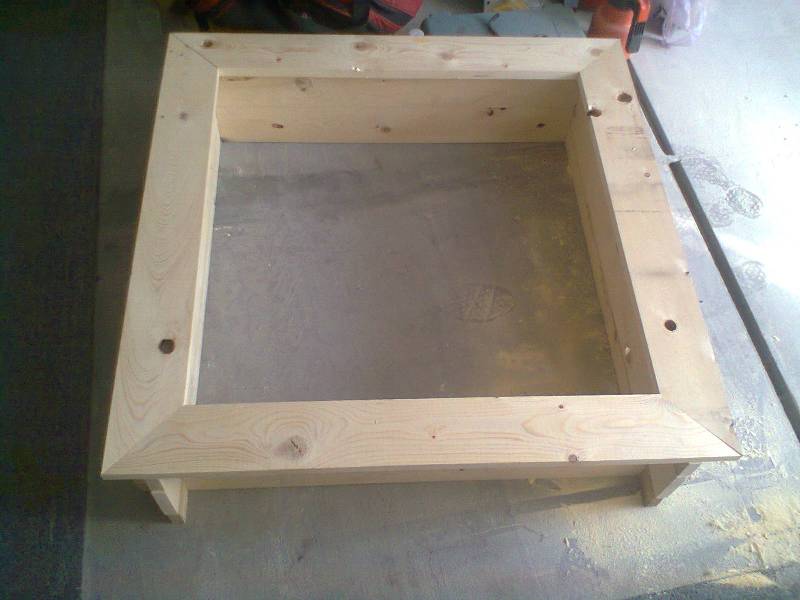

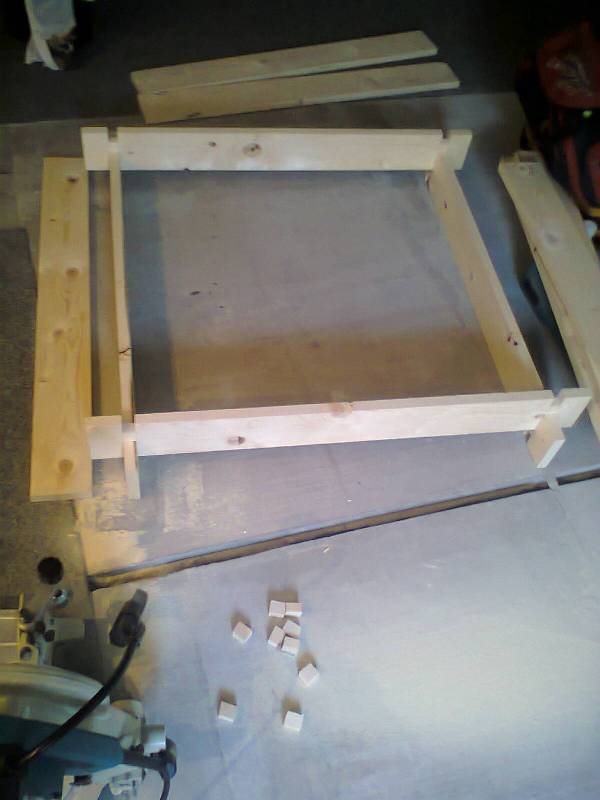

Сборка начата.
Вот и все готово.

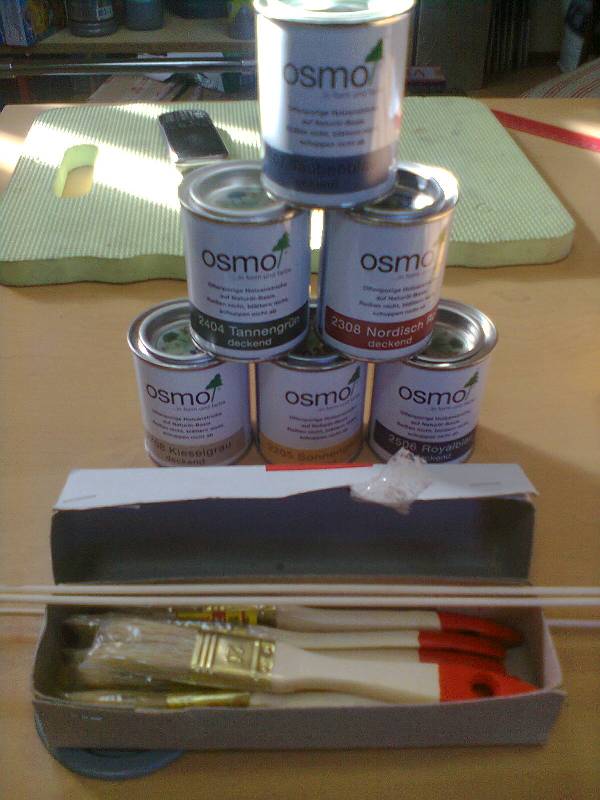

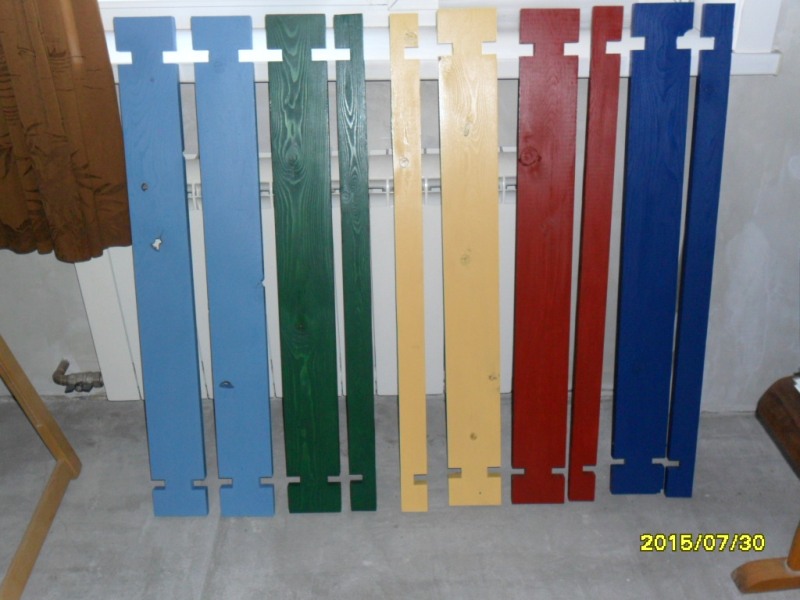

Но... Это же изделие для ребенка и оно должно быть ярким и цветным. Встал вопрос в выборе защитного покрытия - нитроэмаль или натуральное масло с воском . Выбор пал на натуральный продукт.

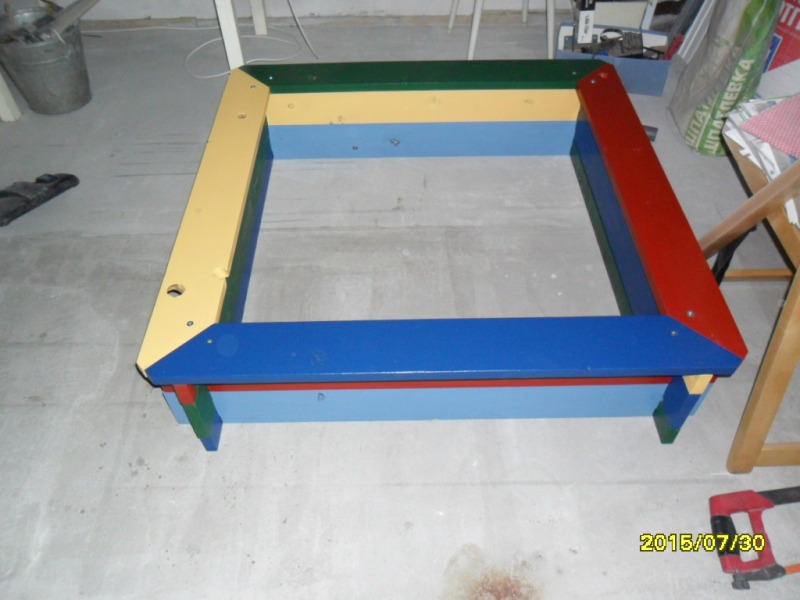

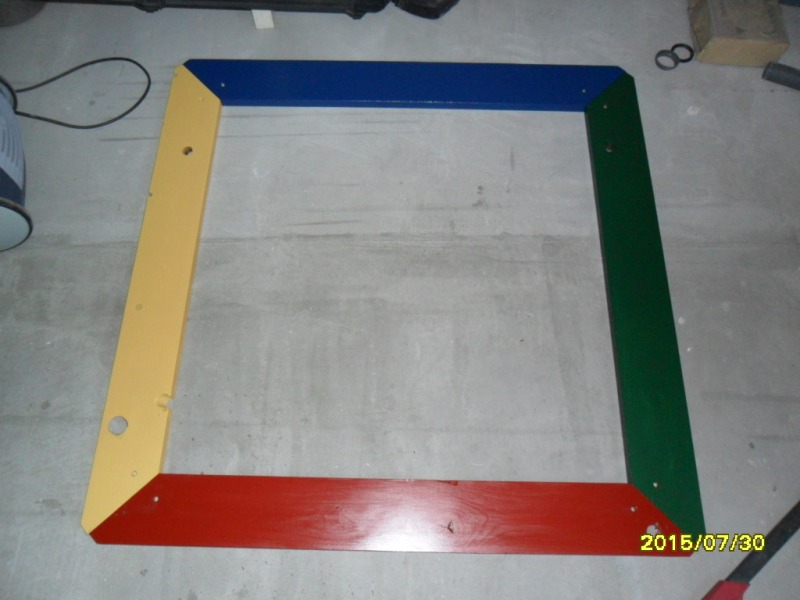

Вооружившись кистями процесс пошел и вот что получилось.
И вот уже третье лето песочница радует ребенка на даче солнечными летними днями.
Интересные изменения происходят в городе. На мой взгляд к лучшему . Ко всем развлечениям добавилось еще одно - кормить уток. Однако, представьте себе такую картину. Летит стая уток. Под ними реки, озера, бескрайние просторы лесов. И о чудо! Внизу чистая река, кристальный воздух и много пищи! Это Новокузнецк! Главный селезень запрашивает разрешение на посадку. Люди собираются на мостах и с ликованием встречают гостей! Накопить жирок сейчас главная задача. Поэтому кормление уток происходит на всех мостах г. Новокузнецка. В благодарность за щедрость, для горожан исполняются гонки за добычей. К процессу поедания хлебобулок присоединились голуби. Они тоже хотят стать утками. Судя по объему съедаемого хлеба у голубей есть шанс. Ох уж эти дети! В гуще событий. Кстати, добрые люди обеспечили уток жильем.
Вопрос к орнитологам и знающим людям: Почему утки летят к нам? Откуда они?
