Своими руками Mini Jack 3.5

После очередной поломки покупного "mini jack" Я решил что хватит это терпеть! И поспешил зайти на сайт "Все компоненты" за материалами.

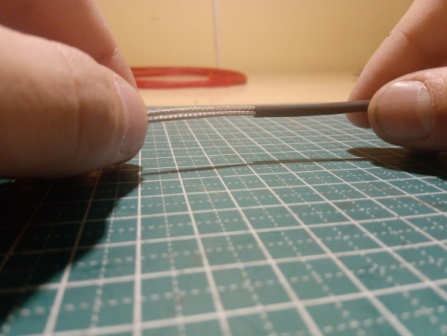

Для начала из одного метра провода МГТФЭ сечением 0,2мм и метра термоусадки 2/1мм сделаем "коаксиальный кабель"

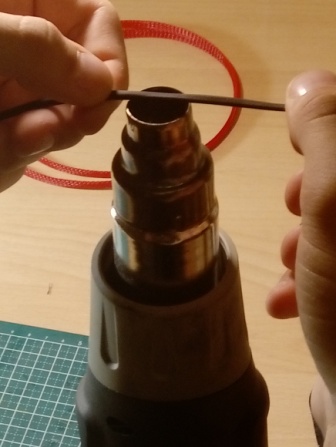

Для усадки используем строительный фен, но при его отсутствии можно и зажигалкой.

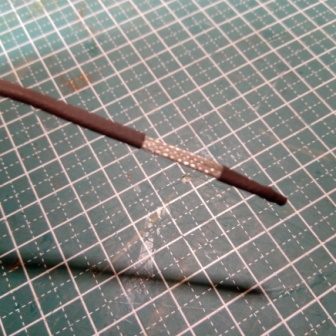

После чего один из концов кабеля защитим кусочком термоусадки.

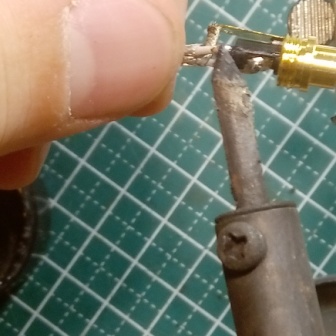

А к другому припаяем штекер 3,5мм Jack.

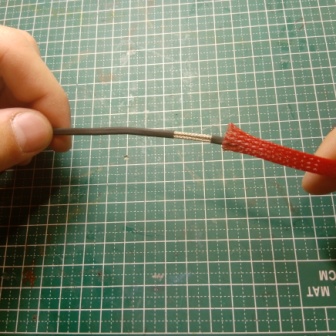

Следующим действием станет "закатывание" провода в кабельную оплётку, а для упрощения процесса, один из концов был заранее защищён кусочком термоусадки.

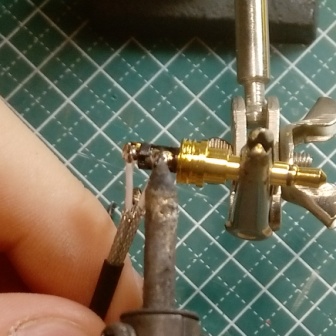

После закатывания кабеля, наденем по верх оплётки корпуса штекеров и припаял второй штекер, отодвинув для удобства оплётку от места пайки.

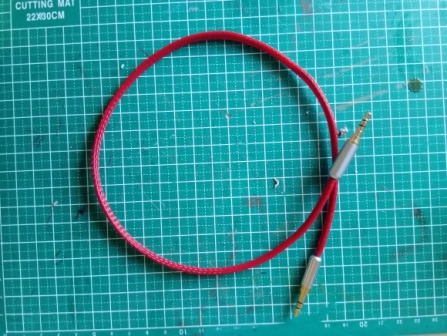

По окончанию работы должен просто обязан получился вот такой штекер который по сей день оправдывает затраченные

на него время и силы.
